Основна інформація.
| Модель №. | MXL, XL, L, H, XH, XXH, T2.5, T5, T10 тощо |
| Матеріал | Сталь |
| Поверхнева обробка | Чорне покриття/чітке окислення/нікельський покритий/цинк |
| Застосування | Промисловість |
| OEM | Прийнятний |
| Шлях доставки | DHL, TNT, UPS, EMS, FedEx |
| Гарантія | 1 рік |
| Забарвлення | Білий/чорний/інший |
| Сертифікат | РОГ |
| Твердість | Загартований |
| Маніпулювати шляхом | Напівавтоматичні маніпуляції |
| Метод виробництва | Спікати передача |
| Зубчаста форма порції | Спорядження |
| Зміни | Змішаний |
| Тип | Кругова передача |
| Торгова марка | Jbosun |
| Специфікація | SGS, Rohs |
| Походження | Шеньчжень Китай |
| Код HS | 84839000 |
Опис товару

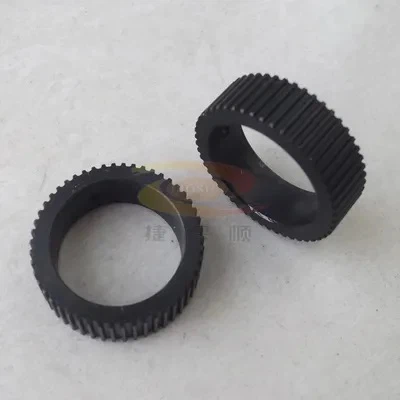

L TIMing Refle Mable-це високоефективний механічний компонент, розроблений спеціально для систем точності передачі, використовуючи вдосконалені технології оптимізації профілю зубів та високоякісні матеріали для задоволення потреб електроенергії промислової автоматизації, робототехніки, верстатів з ЧПУ та інших галузей.
| Часовий шків | |||||||
| Тип | Номінальна ширина пояса | Ширина шківа | Крок/Хаб | Діаметр фланця | Товщина фланця | Кількість зуба (або як план) | |
| T Тип |
MXL | 3,048 мм ~ 25,4 мм | 4 мм ~ 27 мм | Як ваш запит | за стандартним | 1. 0 мм ~ 3. 0 мм | 15~200 |
| Xl | 4,826 мм ~ 50,8 мм | 6 мм ~ 52 мм | 1. 0 мм ~ 3. 0 мм | 10~200 | |||
| L | 9,398 мм ~ 76,2 мм | 11 мм ~ 79 мм | 1,5 мм ~ 3. 0 мм | 10~200 | |||
| H | 9.398 мм ~ 101,6 мм | 11 мм ~ 105 мм | 1. 0 мм ~ 3. 0 мм | 10~200 | |||
| Xh | 19,05 мм ~ 127 мм | 21 мм ~ 131 мм | 1. 0 мм ~ 3. 0 мм | 18~120 | |||
| Xxh | 25,4 мм ~ 152,4 мм | 29 мм ~ 158 мм | 2. 0 мм ~ 3. 0 мм | 18~120 | |||
| T2.5 | 3 мм -30 мм | 4 мм -32 мм | 1. 0 мм ~ 3. 0 мм | 12~200 | |||
| T5 | 4 мм ~ 50 мм | 5 мм -52 мм | 1. 0 мм ~ 3. 0 мм | 10~300 | |||
| T10 | 10 мм ~ 100 мм | 11 мм ~ 102 мм | 1,5 мм ~ 3. 0 мм | 12~200 | |||
| T20 | 20 мм ~ 100 мм | 22 мм ~ 103 мм | 1,5 мм ~ 3. 0 мм | 18~120 | |||
| At5 | 6 мм ~ 50 мм | 7 мм ~ 52 мм | 1. 0 мм ~ 3. 0 мм | 14~300 | |||
| At10 | 10 мм ~ 100 мм | 11 мм ~ 102 мм | 1,5 мм ~ 3. 0 мм | 12~200 | |||
| At20 | 20 мм ~ 100 мм | 22 мм ~ 103 мм | 1,5 мм ~ 3. 0 мм | 18~120 | |||
| Тип дуги | 2M | 3 мм -30 мм | 4 мм ~ 32 мм | 1,5 мм ~ 3. 0 мм | 15~200 | ||
| 3M | 3 мм -30 мм | 4 мм ~ 32 мм | 1. 0 мм ~ 3. 0 мм | 12~250 | |||
| 5M | 10 мм ~ 50 мм | 11 мм ~ 52 мм | 1. 0 мм ~ 3. 0 мм | 14~300 | |||
| 8M | 10 мм ~ 85 мм | 12 мм -87 мм | 1. 0 мм ~ 3. 0 мм | 16~200 | |||
| 14M | 20 мм ~ 115 мм | 22 мм -119 мм | 1,5 мм ~ 3. 0 мм | 18~200 | |||
| S2M | 3 мм -30 мм | 4 мм ~ 32 мм | 1. 0 мм ~ 3. 0 мм | 15~200 | |||
| S3M | 3 мм -30 мм | 4 мм ~ 32 мм | 1. 0 мм ~ 3. 0 мм | 12~250 | |||
| S5M | 10 мм ~ 50 мм | 11 мм ~ 52 мм | 1. 0 мм ~ 3. 0 мм | 14~300 | |||
| S8M | 10 мм ~ 85 мм | 12 мм -87 мм | 1,5 мм ~ 3. 0 мм | 16~200 | |||
| 2 Гт | 3 мм -30 мм | 4 мм ~ 32 мм | 1. 0 мм ~ 3. 0 мм | 15~200 | |||
| 3GT | 3 мм -30 мм | 4 мм ~ 32 мм | 1. 0 мм ~ 3. 0 мм | 12~250 | |||
| 5GT | 10 мм ~ 50 мм | 11 мм ~ 52 мм | 1. 0 мм ~ 3. 0 мм | 14~300 | |||
| 8мгт | 10 мм ~ 85 мм | 12 мм ~ 87 мм | 1. 0 мм ~ 3. 0 мм | 10~200 | |||
Поширення
Q1: Чи сумісний з L-подібного синхронного шківа з іншими типами передач (наприклад, T5, HTD)?
Відповідь: L-тип є незалежним зубчастим стандартом і його потрібно використовувати з відповідним синхронним поясом L-типу. Якщо потрібна сумісність з іншими типами зубів, зверніться до служби обслуговування клієнтів, щоб налаштувати спеціальні специфікації.
Q2: Як вибрати відповідну кількість та матеріал зубів ременів?
Відповідь: Кількість зубів залежить від коефіцієнта передачі та швидкості двигуна. Рекомендується посилатися на формулу: кількість зубів=Швидкість двигуна X Кількість рушійних зубів ÷ швидкість колеса.
Матеріал повинен бути обраний відповідно до навантаження: алюмінієвий сплав підходить для світлого навантаження та швидкісних сценаріїв, тоді як гасляна сталь підходить для важких умов навантаження та удару.
Q3: Як забезпечити концентрацію між шківом та валом під час встановлення?
Відповідь: Рекомендується використовувати метод фіксації рукавів розширення або калібрувати радіальний запуск кейсу після встановлення за допомогою датчика набору (менше або дорівнює 0. 05 мм).
Q4: Чи не виходить шків у високотемпературних умовах?
A: Стандартні матеріали (алюмінієвий сплави/гагадна сталь) можуть працювати стабільно нижче 150 градусів С; Якщо необхідне більш високе температурне середовище (наприклад, 200 градусів С), може бути обраний спеціальний матеріал з нержавіючої сталі (індивідуалізований).
Q5: Що може бути можливою причиною аномального шуму під час використання шківа?
A: Загальні причини включають:
Недостатня напруга або надмірний знос синхронного пояса
Вільна форма між шківа та валом
Axis parallelism deviation>0. 1мм
Запропонуйте перевірити та регулювати напругу або замінити пошкоджені компоненти.
Q6: Чи проводить продукт лікування профілактикою іржі?
Відповідь: Шак алюмінієвого сплаву стандартні з твердим оксидним покриттям, а гасена сталь може бути оброблена нікельським покриттям або почорінні. У регулярних умовах не потрібно додаткового технічного обслуговування іржі.
